几种水流量计的对比选型多普勒流量计雷达流量计电磁流量计
渠宽在20-30米以下的渠道流量计（指直接测流速的流量计，不包括通过水位换算流量的水位式流量计）目前主要有四种类型：
①超声波流量计（分单声道法与多声道法）
如：HR7500
②超声波多普勒流量计
如：HR7600
③电磁流量计（分单点法与多点法）
如：HR7100
④雷达流速仪
如：HR7500
测流方式：
1．超声波流量计（分单声道法与多声道法）

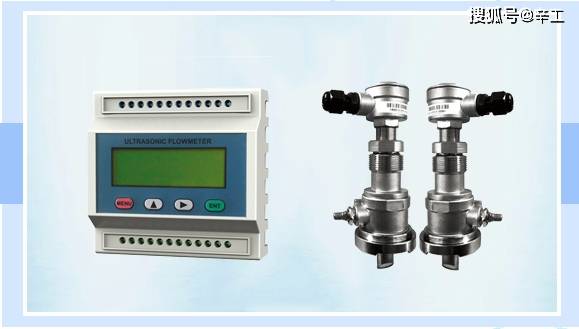

实物安装图如下图：

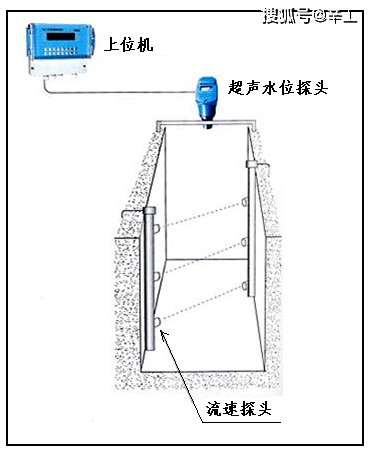

安装示意图如下图:

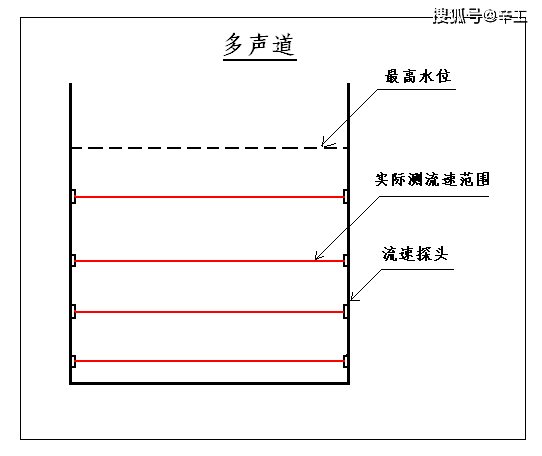

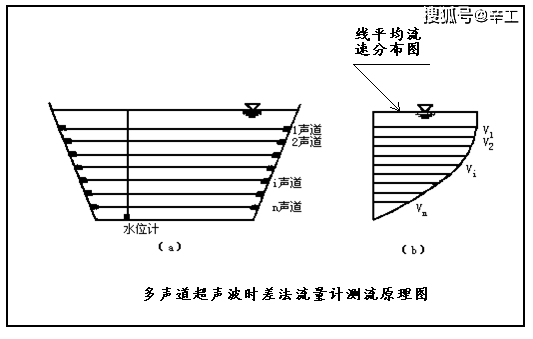

测流原理如下图：
断面的平均流速等于=(V1*A1+V2*A2+…Vi*Ai+…+Vn*An)/A
Vi :第i个流速探头测量的平均线流速
Ai :第i个分割面积
2．超声波多普勒流量计

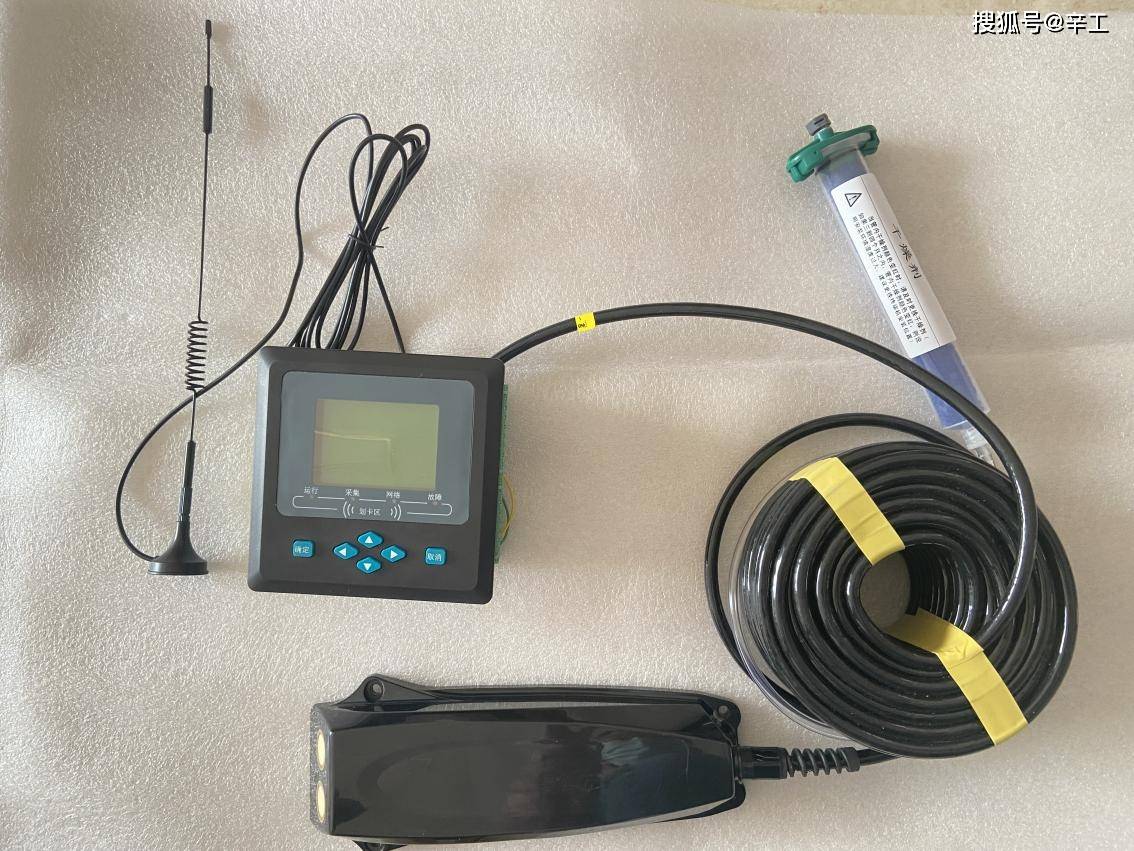

实物安装图如下图:

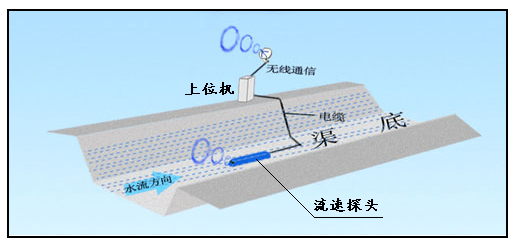

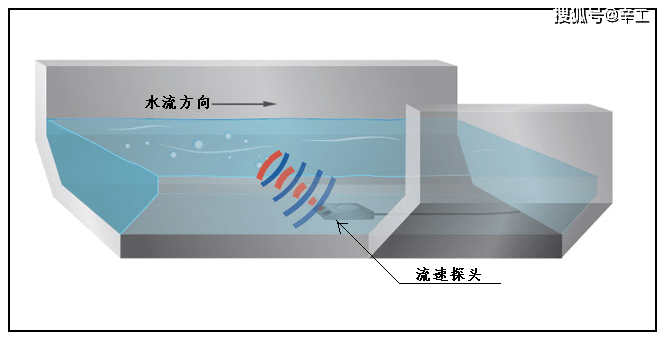

安装示意图如下图:

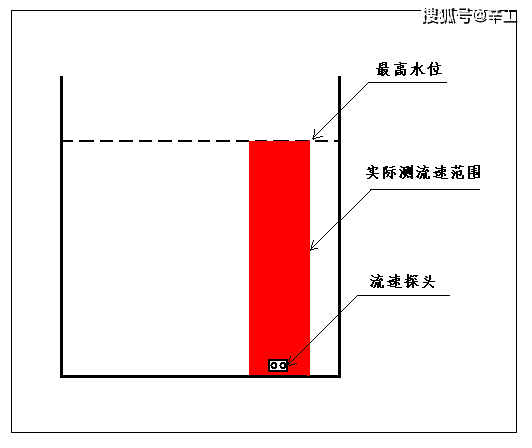

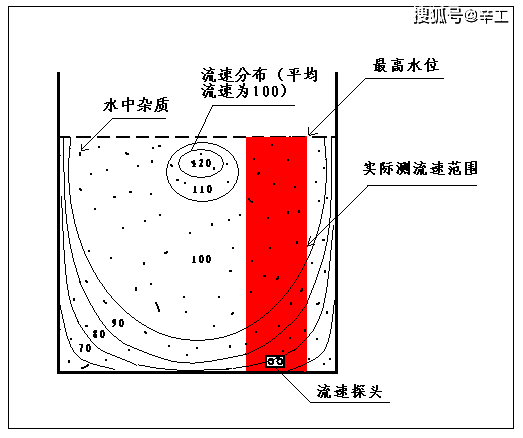

测流原理如下图:
断面的平均流速=实际测速范围内的杂质最大概率流速
3．电磁流量计（分单点法与多点法）

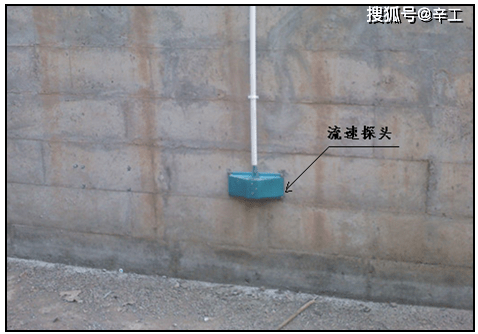

实物安装图如下图：

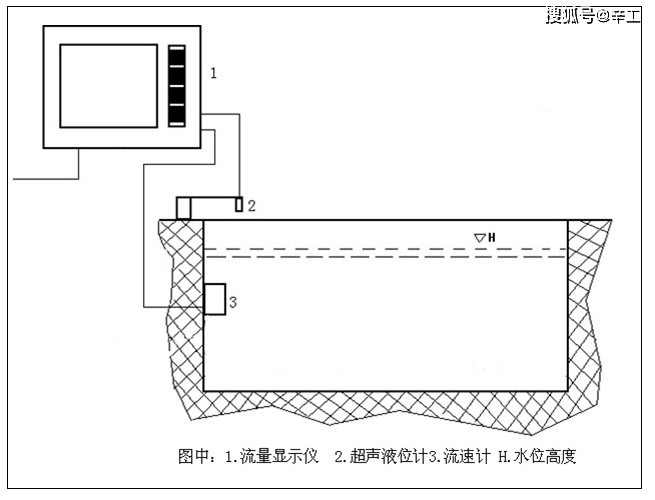

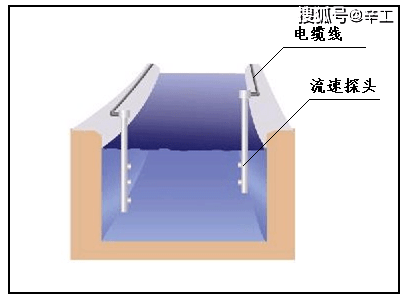

安装示意图如下图:

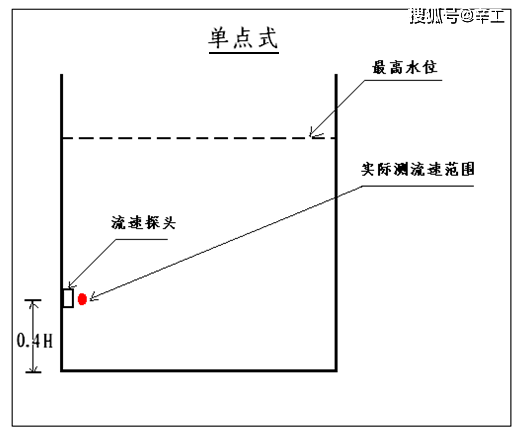

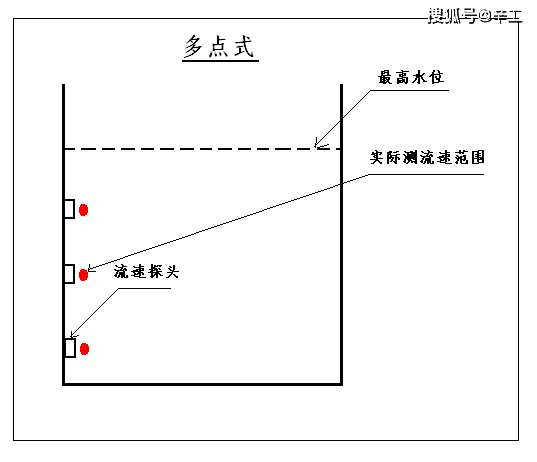

测流原理如下图：
以三点法为例:
断面的平均流速等于=(V1 *A1+V2*A2+V3*A3)*K/A
Vi :第i个流速探头测量的点流速
Ai :第i个分割面积
K: 模型转换系数
4．雷达流速仪

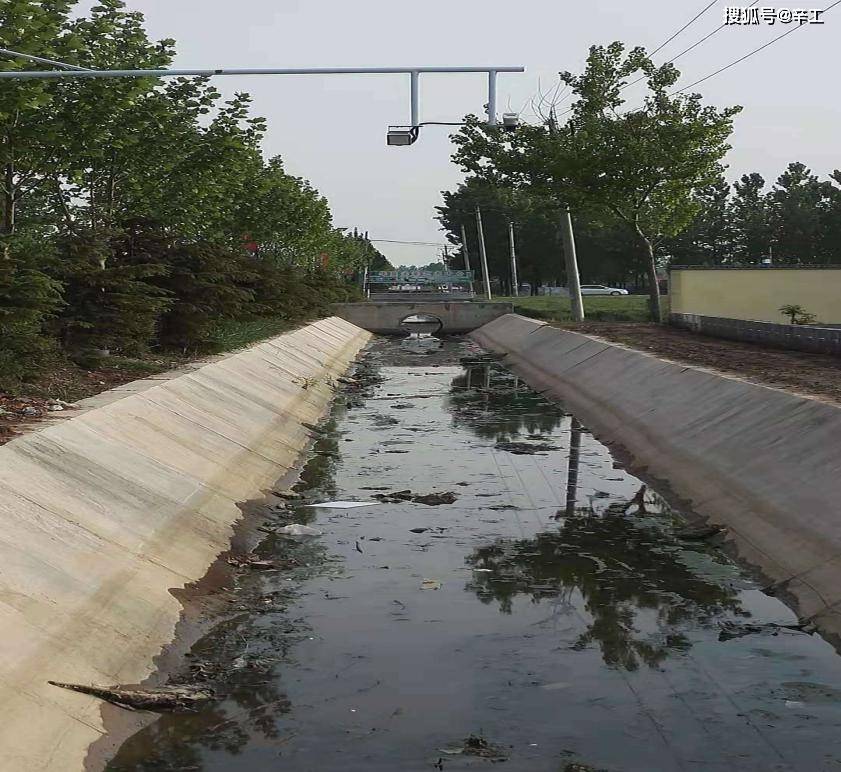

实物安装图如下图：

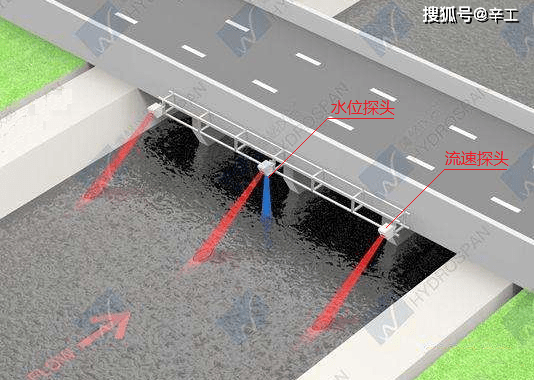

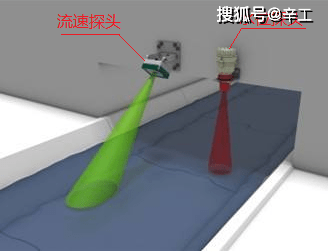

安装示意图如下图:

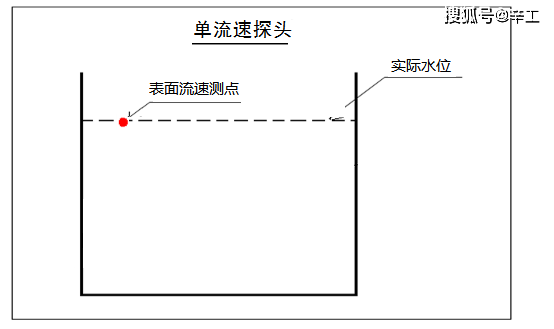

多流速探头安装图 单流速探头安装图

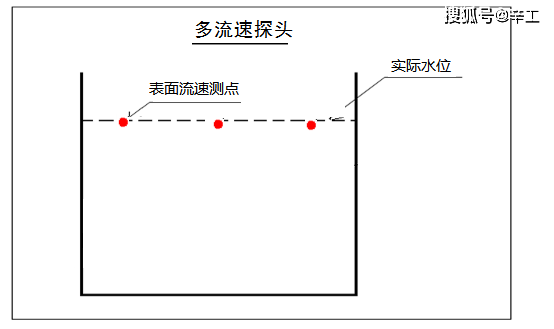

测流原理如下图：
以三点法为例:
断面的平均流速等于=(V1+V2+V3)*K/3
Vi :第i个流速探头测量的表面点流速
K: 系数
前三种流量计为接触式测流速，后一种为非接触式测流速，这两大类方法相互比较如下：
精度
低流速测量
安装方式
维护
难易
防盗
效果
备注
接触式
高
可以
直接或渠壁支架安装
难
（有水时不好作业）
一般
（没水的时候设备暴露在渠道里）
雷达流速法
低
不可以
（0.3m/S以下由于会受刮风影响不能测）
立杆及立杆上支架安装
一般
好
前三种明渠流量计都是接触式测流，其相互比较如下：

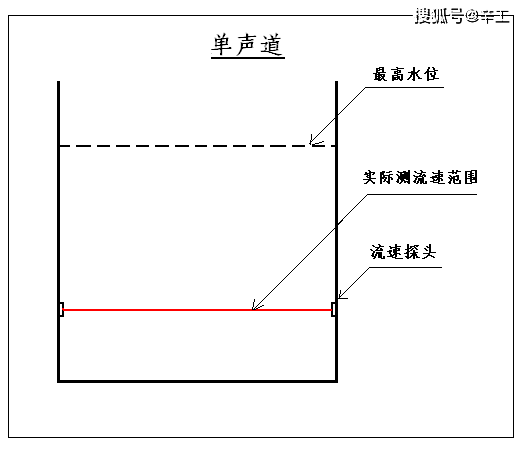

这三种方法的测速原理均是测出标准断面上的部分流速来换算为整体断面的平均流速，其中超声波时差法的单声道法与电磁法的单点法在渠道水位变化时流速探头会接近甚至露出水面，因此精度不会很高，所以这里只比较以下三种测量方法的精度：
①超声波时差法（多声道法）
②电磁法（多点法）
③超声波多普勒法

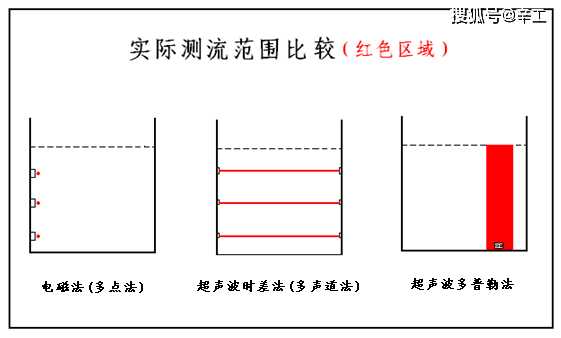

从理论上讲，三种方法测得的各自测流范围的流速精度应该都是很高的，都在1%以内，关键是换算为断面整体平均流速时其计算模型会产生误差，因此这三种方法的实际断面流量测量精度主要是换算模型及公式的精度及校准精度。从上述测量原理图中可以看出电磁法（多点法）的实际测量范围是点，超声波时差法（多声道法）的实际测量范围是线，超声波多普勒法的实际测量范围为面，比较如下图：
从上述测量范围可以看出，超声波时差法（多声道法）的测量范围完全包含了电磁法（多点法）的测量范围，因此前者的精度肯定会比后者高（实际应用中可能后者的测量精度有时会高于前者，这主要是由于安装位置、安装精度、校准方法等引起的，如果在同样的位置并采用同样的安装精度及校准方法，后者的精度肯定不会高于前者。）。
总的来说，明渠流量计的正确选型是保证流量计充分发挥最佳计量性能的主要环节。一个流量计的性能再好，质量再可靠，若选型不正确，也无法使其发挥最佳计量性能。因此，在选用流量计时，要掌握产品的选型方法，根据使用场合、介质条件和流量范围度等重要参数正确选择流量计。
